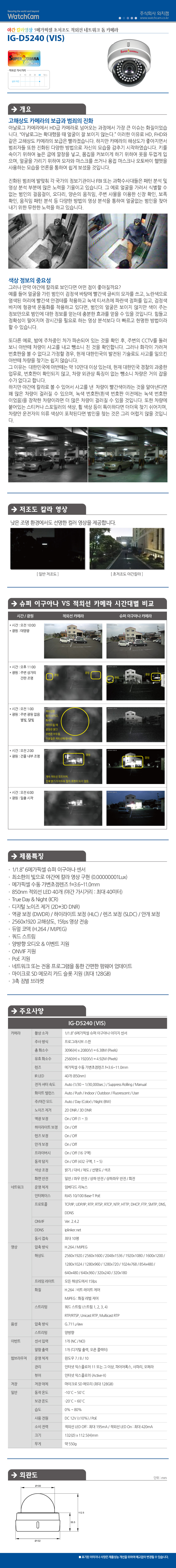

IG-D5240(VIS)
[야간칼라] 5MP 초저조도 적외선 네트워크 돔 카메라
• 최소한의 빛으로 야간에 칼라 영상 구현 (0.00000001Lux)
• 메가픽셀 수동 가변초점렌즈 f=3.6~11.0mm
• 850nm 적외선 LED 40개 (가시거리 : 최대 40미터)
• True Day & Night (ICR)
• 디지털 노이즈 제거 (2D+3D DNR)
• 역광 보정 (DWDR) / 하이라이트 보정 (HLC) / 렌즈 보정 (SLDC) / 안개 보정
• 2560x1920 고해상도, 최대 15fps 영상 전송
• 듀얼 코덱 (H.264 / MJPEG)
• 쿼드 스트림
• 양방향 오디오 & 이벤트 지원
• ONVIF 지원
• PoE 지원
• 네트워크 또는 전용 프로그램을 통한 간편한 펌웨어 업데이트
• 마이크로 SD 메모리 카드 슬롯 지원 (최대 128GB)
• 3축 짐벌 브라켓
- 주요사양
- 상세정보
- 추가정보
- 다운로드
- 주요사양
- 상세정보
- 추가정보
- 다운로드
카메라
| 촬상 소자 | 1/1.8” 6메가픽셀 슈퍼 이구아나 이미지 센서 | |
|---|---|---|
| 주사방식 | 프로그래시브 | |
| 총 화소수 | 3096(H) x 2080(V) = 6.38M (Pixels) | |
| 유효 화소수 | 2560(H) x 1920(V) = 4.92M (Pixels) | |
| 렌즈 | 메가픽셀 수동 가변초점렌즈 f=3.6~11.0mm | |
| IR LED | 40개 (850nm) | |
| 전자 셔터 속도 | Auto (1/30 ~ 1/30,000sec.) / Suppress Rolling / Manual | |
| 화이트 밸런스 | Auto / Push / Indoor / Outdoor / Fluorescent / User | |
| 주/야간 모드 | Auto / Day (Color) / Night (BW) | |
| 노이즈 제거 | 2D DNR / 3D DNR | |
| 역광 보정 | On / Off (1 ~ 3) | |
| 하이라이트 보정 | On / Off | |
| 렌즈 보정 | On / Off | |
| 안개 보정 | Off / On | |
| 프라이버시 | Off / On (16 영역) | |
| 동작 탐지 | Off / On (432 영역, 1 ~ 5) | |
| 색상 조절 | 밝기 / 대비 / 채도 / 선명도 / 색조 | |
| 화면 반전 | 일반 / 좌우 반전 / 상하 반전 / 상하좌우 반전 / 회전 | |
네트워크
| 운영 체계 | 임베디드 리눅스 | |
|---|---|---|
| 인터페이스 | RJ45 10/100 Base-T PoE | |
| 프로토콜 | TCP/IP, UDP/IP, RTP, RTSP, RTCP, NTP, HTTP, DHCP, FTP, SMTP, DNS, DDNS | |
| ONVIF | Ver. 2.4.2 | |
| DDNS | iplinker.net | |
| 동시 접속 | 최대 10명 | |
영상
| 압축 방식 | H.264 / MJPEG | |
|---|---|---|
| 해상도 | 2560x1920 / 2560x1600 / 2048x1536 / 1920x1080 / 1600x1200 / 1280x1024 / 1280x960 / 1280x720 / 1024x768 / 854x480 / 640x480 / 640x360 / 320x240 / 320x180 |
|
| 프레임 레이트 | 모든 해상도에서 15fps | |
| 화질 | H.264 : 비트 레이트 제어 MJPEG : 화질 레벨 제어 |
|
| 스트리밍 | 쿼드 스트림 (스트림 1, 2, 3, 4) RTP/RTSP, Unicast RTP, Multicast RTP |
|
음성
| 압축 방식 | G.711 μ-law | |
|---|---|---|
| 스트리밍 | 양방향 | |
이벤트
| 센서 입력 | 1개 (NC / NO) | |
|---|---|---|
| 알람 출력 | 1개 (디지털 출력, 오픈 콜렉터) | |
웹브라우저
| 운영 체계 | 윈도우 7 / 8 / 10 | |
|---|---|---|
| 관리 | 인터넷 익스플로러 11 또는 그 이상, 파이어폭스, 사파리, 오페라 | |
| 뷰어 | 인터넷 익스플로러 (Active-X) | |
저장
| 저장 매체 | 마이크로 SD 메모리 (최대 128GB 지원) | |
|---|---|---|
일반
| 동작 온도 / 보관 온도 / 습도 | --10°C ~ 50°C / -20°C ~ 60°C / 0% ~ 80% | |
|---|---|---|
| 사용 전원 | DC 12V (±10%) / PoE | |
| 소비 전력 | 적외선 LED Off : 최대 195mA / 적외선 LED On : 최대 420mA | |
| 크기 | 132(Ø) x 112.5(H)mm | |
| 무게 | 약 550g | |
네트워크 설정 정보
* 아래 항목 중, 다운로드 항목을 클릭하시면 다운로드가 실행됩니다.
01. 기본 IP : 192.168.1.30
02. rtsp://192.168.1.30:554/stream1
03. 아이디 : admin
04. 패스워드 : admin
05. TCP/IP 포트 : 80
06. VMS (이노뎁, 네이즈, 다누시스) 제조사 검색 : watchcam
07. Onvif 스트림포트 : 554
08. Onvif 스트림명 : WATCHCAM WIG
09. 웹포트 : 80
10. API/SDK 다운로드
11. Audio API 다운로드
12. CMS 프로그램 및 설명서 다운로드
13. IP Finder 다운로드
14. Onvif 호환성 리스트 다운로드
유튜브 동영상 보기
* 아래 항목을 클릭하시면 해당 동영상을 보실 수 있습니다.
01. 제품정보 보기 및 프로그램 다운로드 받기
(https://youtu.be/yBeqDkvnt_M)
02. IP 카메라 네트워크 연결 방법
(https://youtu.be/du1sVugR9yA)
03. IP 파인더를 통한 웹설정
(https://youtu.be/UHMlWZ-e7TA)
04. IP 파인더를 통한 웹뷰어 사용 방법1 - 라이브
(https://youtu.be/NqygNkQywFk)
05. IP 파인더를 통한 웹뷰어 사용 방법2 - 설정
(https://youtu.be/pgSwTGu0kZc)
06. IP 파인더를 통한 웹뷰어 사용 방법3 - 이벤트
(https://youtu.be/yyOjzPJbiwQ)
07. 주간모드 설정방법
(https://youtu.be/c44JIZo2HHw)
08. IP 카메라와 NVR DHCP를 이용한 연결 방법
(https://youtu.be/8Mw64sDSM58)
09. 아이디스 NVR 연동 (영상, 모션, PTZ)
(https://youtu.be/Yfc8cX1h89k)
10. 야간 영상 테스트 - 4배 전동줌 렌즈 스카이뷰
(https://youtu.be/NAbnX-zieek)
11. 야간 영상 테스트 - 4배 전동줌 렌즈 옥상뷰
(https://youtu.be/7Xk2z5hIaaM)
12. 야간 영상 테스트 - 슈퍼 이구아나 렌즈 스카이뷰
(https://youtu.be/2JqgpCSD0OY)
13. 야간 영상 테스트 - 슈퍼 이구아나 렌즈 옥상뷰
(https://youtu.be/5Hw1hilqbcQ)
14. 아파트 11층 주차장 새벽 3시 스카이뷰
(https://youtu.be/URK4ozc1Xio)
15. 아파트형 공장 11층 야간 옥상 스카이뷰
(https://youtu.be/aj2u-Z-Awlg)
16. 아파트형 공장 11층 야간 주차장 스카이뷰
(https://youtu.be/SLy8Br8K8nU)
17. 야간 경인고속도로 촬영
(https://youtu.be/3TTSvjxkyhE)
18. 슈퍼이구아나 vs 적외선 카메라 vs 서치 카메라
야간 영상 테스트 (아파트 11층 스카이뷰 / 오후 8시)
(https://youtu.be/hrpT5AmcGGw)
19. 슈퍼이구아나 vs 적외선 카메라 vs 서치 카메라
야간 영상 테스트 (아파트 11층 스카이뷰 / 오후 9시)
(https://youtu.be/HFcu87Q9Dw4)
20. 슈퍼이구아나 vs 적외선 카메라 vs 서치 카메라
야간 영상 테스트 (아파트 11층 스카이뷰 / 오전 12시)
(https://youtu.be/1mvmqo1yW10)
21. 슈퍼이구아나 vs 적외선 카메라 vs 서치 카메라
방충망(거미줄)에서의 영상 테스트
(https://youtu.be/YPx7ybebLzk)

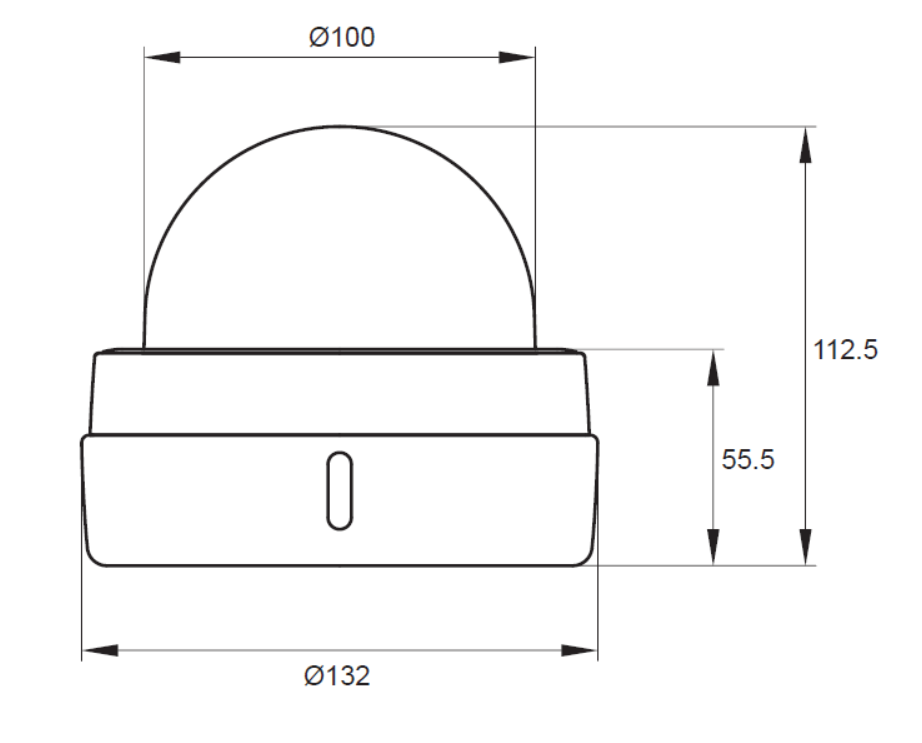

도면 (단위 : mm)
| 분류 | 파일명 | 첨부파일 | 최종등록일 |
|---|---|---|---|
| 카탈로그 | IG-D5240_(VIS)_Catalog_Kor_190103.pdf |
|
2021-01-26 |
| 도면 | IG-Dx240_(MIx)_Drawing.pdf |
|
2021-01-26 |
| 시방서 | IG-D5240_(VIS)_시방서_190103.hwp |
|
2021-01-26 |
| 적합등록필증 | IG-D5240_적합등록필증.pdf |
|
2021-01-26 |
| Onvif 호환성 리스트 | 170123-01_Onvif_호환성 |
|
2021-08-31 |
| API/SDK | 170124-01_HTTP_API_Ver120 |
|
2021-08-31 |
| Audio API | API_Audio(AType) |
|
2021-08-31 |
| CMS 프로그램 및 설명서 | CMS_Program__Manual_(A_Type) |
|
2021-08-31 |
| 메뉴얼 | AT공통메뉴얼__Watchcam.pdf |
|
2021-12-14 |
| IP파인더 | IP-Manager-1.4.9.zip |
|
2024-05-08 |
